Лазерный диод с волоконным выводом для обнаружения газов 8-10 Вт 1653,5 нм

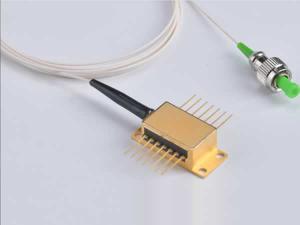

Лазерный диод с волоконным выводом для обнаружения газов производится в корпусе типа «бабочка» с 14-ю контактными разъемами. Лазерный диод с распределённой обратной связью (DFB) на основе квантово-размерных InGaAsP/InP-гетероструктур оснащен встроенным охладителем, защищающим устройство от перегрева. Он обеспечивает выход на одномодовое оптическое волокно и высокоскоростную модуляцию при максимальной выходной мощности 10 мВт. Данный тип лазерного оборудования разработан на базе лазера с внешним резонатором и встроенными волоконными брэгговскими решетками, что способствует стабилизации длины волны, сужению спектральной ширины и повышению коэффициента подавления побочных мод. Такие лазерные диоды широко применяются во многих научно-исследовательских устройствах, таких как оптические датчики газа, оптические химические сенсоры, оптическая контрольно-измерительная аппаратура, оборудование для тестирования производительности волокна и источники излучения оптических рефлектометров.

Лазерный диод с волоконным выводом в корпусе типа «бабочка» с ультра узкой шириной линии 1653 нм
(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный PDF-файл.)

Технические характеристики
Параметр Обозначение Условия испытания Мин. значение Стандартное значение Макс. значение Ед. измерения
Оптическая выходная мощность Po Непрерывный режим 6 8 - мВт
Пороговый ток Ith Непрерывный режим - 25 35 мВт
Рабочий ток Iop Po=PL, TL=25°C - 80 100 мА
Рабочее напряжение Vop Po=PL - 1,2 2,0 В
Дифференциальная эффективность η Po=PL, TL=25°C 0,1 - мВт/мА
Пиковая длина волны λP Po=PL, TL=25°C 1652 1653,5 1655 нм
Коэффициент подавления побочных мод SMSR Po=PL, TL=25°C 35 - - дБ
Спектральная ширина Δλ Po=PL, TL=25°C - - 10 МГц
Сопротивление термистора Rtherm T=25℃ 9,5 - 10,5 кОм
Коэффициент термистора β B T=25℃ - 3900 - К
Начальная температура лазера TL - 15 25 35
Ток мониторинга Imon Vrpd=5В 50 - 150
Темновой ток ID Vrpd=5В - - 200 нА
Ток термоэлектрического охладителя IC ΔT=40℃ - - 1,5 А
Напряжение термоэлектрического охладителя VC ΔT=40℃ - - 2,0 В

Особенности
1. Лазерный диод способен вырабатывать лазер со стабилизированной длиной волны.
2. Пиковая длина волны 1653,3 нм, спектральная ширина до 100 кГц, минимальная оптическая выходная мощность 8 мВт и минимальным коэффициент подавления побочных мод 35 дБ являются стандартными значениями для лазерных диодов данной серии.
3. В комплекте поставляются термоэлектрический охладитель и термистор.

Будучи специализированным производителем оптоэлектронных устройств, компания Shengshi предлагает своим клиентам лазерные диоды с волоконным выводом для систем обнаружения газов, красные лазерные диоды, PIN-фотодиоды и т.д.
